改造前
選型燈管：LONGPRO紫外線消毒燈 PL-L55W
布局方式：頂部 4 支，左右兩側各 7 支，共計 18 支
殺菌要求：兩分鐘內殺滅細菌病毒
頂部輻照圖
前后輻照圖
左右兩側輻照圖
由圖示可見：未優化前的方案存在布光不均勻，死角較多的情況，兩分鐘內難于達到殺菌預期。
根據國標GB15981提及，紫外劑量應取20000μJ/cm2，代入公式：
紫外劑量=紫外強度×照射時間（120s）
結合計算公式得知：表面的最低紫外強度應≥170μW/cm2，方可在兩分鐘內殺滅細菌病毒。
改造后
選型燈管：LONGPRO紫外線消毒燈 PL-L55W
布局方式：頂部4支，左右兩側各6支，入口前方3支，共計19支

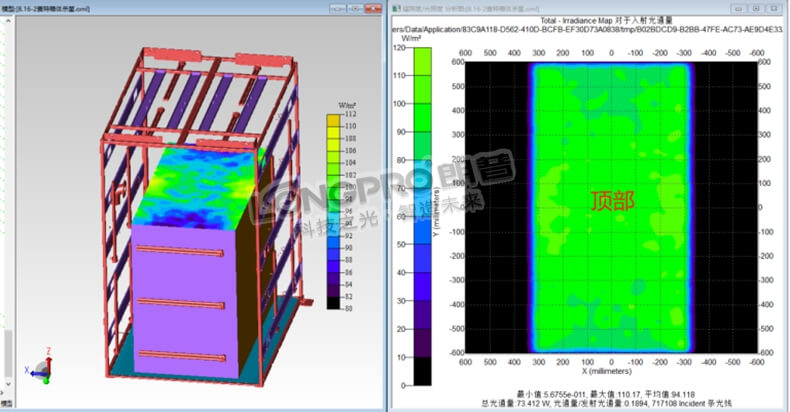

頂部輻照圖
入口前方輻照圖
后方輻照圖
左右兩側輻照圖
由圖可知，后方由于安裝限制是無法裝紫外燈的，但是通過合理布燈，并且內壁材料設置為鏡面304不銹鋼（反光率約30%），進行腔體內部漫反射，使得紫外強度最弱的后方表面強度仍然不小于170μW/cm2，直觀可見修改后的布局，紫外線輻照度更均勻，效果更佳，并且可以保證在2分鐘內殺滅細菌病毒。
